제품 설명

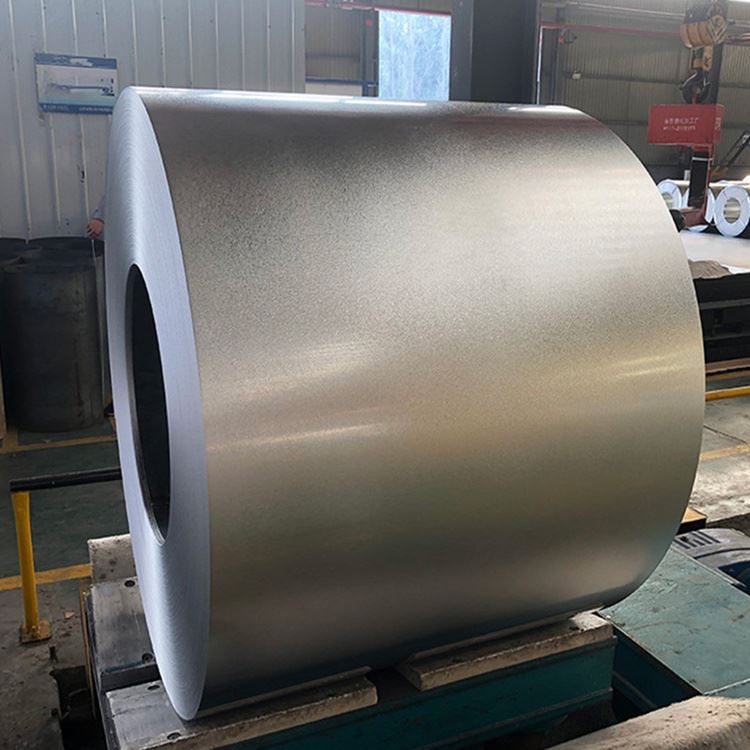

DX54D+AZ는 EN 10346 표준에 따라 제조된 엑스트라 딥 드로잉 등급 갈바륨 강철 코일입니다.

DX54D:엑스트라 딥 드로잉 저-탄소 냉간 압연강 기판. DX51D / DX52D / DX53D 시리즈 중 최고의 성형성과 매우-부드러운 질감, 최고의 신율을 자랑합니다. 이는 매우-복잡한 딥 드로잉, 초-박판 시트 처리 및 다중-패스 스탬핑에 완벽하게 적합하며 균열이 발생하지 않고 스프링백이 최소화됩니다.

+AZ:55% Al – 43.5% Zn – 1.5% Si 조성의 용융-딥 알루미늄-아연 합금 코팅(갈바륨/알루아연). 내식성은 일반 용융아연도금강판보다 3~6배 더 높습니다. 최대 315도까지의 높은 내열성, 높은 열 반사율, 가장자리 자가 복구 성능이 특징입니다.{11}}

DX54D+AZ 갈바륨 강철 코일의 주요 응용 분야

자동차 산업:도어 내부 패널, 후드 내부 부품, 시트 프레임, 연료 탱크 및 기타 균열 없는 성형이 필요한 복잡한 스탬핑 부품-입니다.

가전제품:냉장고 쉘, 세탁기 패널, 에어컨 백플레이트, 전자레인지 쉘 및 딥드로잉 구조 부품-.

건설 산업:특수한-모양의 지붕, 곡선형 벽면 패널, 불규칙한 구조의 홈통 및 수직홈통.

일반 산업:전기 인클로저, 금속 가구, 환기 덕트 및 화학 장비 하우징.

등급	재료번호	C	시	망	P	S	티
DX54D+AZ	1.0306+AZ	0.12	0.50	0.60	0.10	0.045	0.30

등급	재료번호	R90분	N90 분	항복 강도 MPa	인장강도 MPa	신장 A80분
DX54D+AZ	1.0306+AZ	1.4	0.18	120-220	260-350	36

DX54D+AZ 갈바륨 강철 코일 사양

냉연강판의 두께	아연도금강판의 두께	착용 판 + 내식성 판	아연 도금 코일 + 아연 도금 코일	섹션 볼륨	스테인레스 강판	두꺼운 판
0.1mm	0.1mm	1.5mm	0.1mm	0.1mm	1.5mm	18mm
0.2mm	0.2mm	2.0mm	0.2mm	0.2mm	2.0mm	20mm
0.3mm	0.3mm	2.5mm	0.3mm	0.3mm	2.5mm	22mm
0.4mm	0.4mm	2.75mm	0.4mm	0.4mm	2.75mm	25mm
0.5mm	0.5mm	3.0mm	0.5mm	0.5mm	3.0mm	28mm
0.6mm	0.6mm	3.5mm	0.6mm	0.6mm	3.5mm	30mm
0.7mm	0.7mm	3.75mm	0.7mm	0.7mm	3.75mm	32mm
0.8mm	0.8mm	4.0mm	0.8mm	0.8mm	4.0mm	35mm
0.9mm	0.9mm	4.5mm	0.9mm	0.9mm	4.5mm	40mm
1.0mm	1.0mm	4.75mm	1.0mm	1.0mm	4.75mm	42mm
1.2mm	1.2mm	5.0mm	1.2mm	1.2mm	5.0mm	45mm
1.3mm	1.3mm	5.5mm	1.3mm	1.3mm	5.5mm	48mm
1.4mm	1.4mm	5.75mm	1.4mm	1.4mm	5.75mm	50mm
1.5mm	1.5mm	6.0mm	1.5mm	1.5mm	6.0mm	52mm
1.6mm	1.6mm	6.5mm	1.6mm	1.6mm	6.5mm	55mm
1.8mm	1.8mm	6.75mm	1.8mm	1.8mm	6.75mm	58mm
1.9mm	1.9mm	7.5mm	1.9mm	1.9mm	7.5mm	60mm
2.0mm	2.0mm	7.75mm	2.0mm	2.0mm	7.75mm	62mm
2.1mm	2.1mm	8.0mm	2.1mm	2.1mm	8.0mm	65mm
2.2mm	2.2mm	8.5mm	2.2mm	2.2mm	8.5mm	68mm
2.4mm	2.4mm	8.75mm	2.4mm	2.4mm	8.75mm	70mm
2.5mm	2.5mm	9.5mm	2.5mm	2.5mm	9.5mm	72mm
2.6mm	2.6mm	9.75mm	2.6mm	2.6mm	9.75mm	75mm
2.7mm	2.7mm	10mm	2.7mm	2.7mm	10mm	80mm
2.8mm	2.8mm	10.5mm	2.8mm	2.8mm	10.5mm	82mm
3.0mm	3.0mm	11.5mm	3.0mm	3.0mm	11.5mm	85mm
3.2mm	3.2mm	11.75mm	3.2mm	3.2mm	11.75mm	90mm
3.4mm	3.4mm	12mm	3.4mm	3.4mm	12mm	100mm
3.5mm	3.5mm	12.5mm	3.5mm	3.5mm	12.5mm	110mm
3.6mm	3.6mm	12.75mm	3.6mm	3.6mm	12.75mm	120mm
3.8mm	3.8mm	13.75mm	3.8mm	3.8mm	13.75mm	140mm
4.0mm	4.0mm	14mm	4.0mm	4.0mm	14mm	150mm
4.2mm	4.2mm	14.5mm	4.2mm	4.2mm	14.5mm	160mm
4.5mm	4.5mm	14.75mm	4.5mm	4.5mm	14.75mm	170mm
4.6mm	4.6mm	15mm	4.6mm	4.6mm	15mm	180mm
4.8mm	4.8mm	15.5mm	4.8mm	4.8mm	15.5mm	190mm
5.0mm	5.0mm	16mm	5.0mm	5.0mm	16mm	200mm
